Yleiskatsaus
määrittely

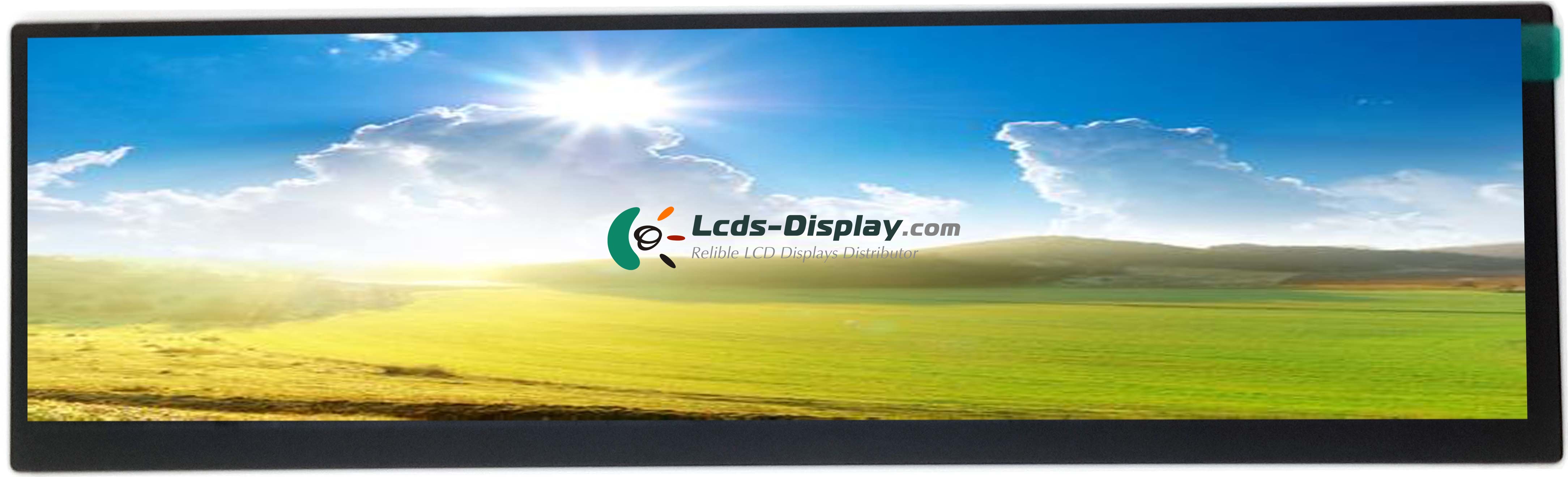

S088WU02
S088WU02 Perustiedot
| paneeli Malli | S088WU02 |
|---|---|
| paneeli Brand | CDTECH |
| Descrition | a-Si TFT-LCD ,8.8 inch, 1920×480 |
| paneelin tyyppi | a-Si TFT-LCD |
| S088WU02 Hinta | Pyyntö Hinta & Lead Time |
| Käyttölämpötila | -10 ~ 50 °C |
| Säilytyslämpötila | -20 ~ 60 °C |
| Huomautukset | 2/5 cut of 10.1 inch |
S088WU02 Mekaaniset ominaisuudet
| Pisteiden tarkkuus | 1920(RGB)×480 |
|---|---|
| Pixel-kokoonpano | RGB Vertical Stripe |
| Pikselitiheys | 224 PPI |
| Kuvasuhde | >3:1 (H:V) |
| Muotoseikka | Flat Rectangle Display |
| Dot Pitch | 0.037×0.113 mm (H×V) |
| Pixel Pitch | 0.113×0.113 mm (H×V) |
| Pinta | Hard coating |
| Aktiivinen alue | 216.86×54.22 mm (H×V) |
| Bezel Area | 221.2×57.84 mm (H×V) |
| Outline Dimension | 229.66×67.5 mm (H×V) |
| Outline Depth | 3.5/4.3 (Typ./Max.) mm |
| Maisema tai muotokuva | Landscape type |
| Kosketusnäyttö | Without |
S088WU02 optiset ominaisuudet
| Näyttötila | IPS, Normally Black, Transmissive |
|---|---|
| Kirkkaus | 600 cd/m² (Typ.) |
| kontrastisuhde | 800 : 1 (Typ.) (Transmissive) |
| Näytön väri | 16.7M (8-bit) |
| Vasteaika | 25 (Typ.)(Tr+Td) |
| Katselukulma | 85/85/85/85 (Typ.)(CR≥10) (L/R/U/D) |
| Katseluohjaus | Symmetry |
| Valkoinen värikylläisyys | Wx:0.313; Wy:0.329 |
| Auringonvalo luettavissa | N |
S088WU02 Elektroniikka Ominaisuus
| Pystytaajuus | 60Hz |
|---|---|
| Reverse Scan | No |
S088WU02 taustavalaistusjärjestelmä
| Lampun sijainti | Edge light type |
|---|---|
| Lampun tyyppi | WLED |
| Lampun määrä | 4S9P |
| Lampun muoto | Array |
| Lampun käyttöikä | 30K(Typ.) (Hours) |
| Lampun jännite | 12.8/13.2V (Typ./Max.) |
| Lamp Current | 180/225mA (Typ./Max.) |
| Valaisimet Virrankulutus | 2.3/2.97W (Typ./Max.) |
| Liitännätyyppi | Included in panel signal interface |
| Lamppuohjain | No |
S088WU02 signaali liitäntä
| Signaaliluokka | LVDS (1 ch, 8-bit) |
|---|---|
| Tulojännite paneeliin | 3.3/9.89/21.88/-6.8V (Typ.)(VCC/AVDD/VGH/VGL) |
| Paneelin syöttöarvo | TBD |
| Liitännätyyppi | Connector |
