Yleiskatsaus
määrittely

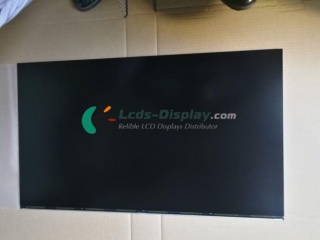

M270KCJ-L5B Rev.C1 C2
M270KCJ-L5B Rev.C1 C2 Perustiedot
| paneeli Malli | M270KCJ-L5B Rev.C1 C2 |
|---|---|
| paneeli Brand | INNOLUX |
| Descrition | a-Si TFT-LCD ,27 inch, 2560×1440 |
| paneelin tyyppi | a-Si TFT-LCD |
| M270KCJ-L5B Rev.C1 C2 Hinta | Pyyntö Hinta & Lead Time |
| Alias | - |
| Tallennuslämpötila. | -20 ~~ 60 °C |
| Käyttölämpötila | 0 ~~ 50 °C |
| värähtely | - |
| Huomautukset | TCO 7.0 Compliance |
M270KCJ-L5B Rev.C1 C2 Mekaaniset ominaisuudet
| Alias | - |
|---|---|
| Tallennuslämpötila. | -20 ~~ 60 °C |
| Käyttölämpötila | 0 ~~ 50 °C |
| värähtely | - |
| Huomautukset | TCO 7.0 Compliance |
| päätöslauselma | 2560(RGB)×1440, Quad-HD |
| Pisteytys (mm) | 0.0777×0.2331 (H×V) |
| Pixel Format | RGB Vertical Stripe |
| Pixel Pitch (mm) | 0.2331×0.2331 (H×V) |
| Aktiivinen alue (mm) | 596.736(H) × 335.664(V) |
| Kehyksen pinta-ala (mm) | - |
| Outline Dim. (Mm) | 608.8(H) × 355.13(V) |
| Syvyys (mm) | 12.8 (Typ.) |
| Muoto tyyli | Flat Rectangle |
| Outline Shape | - |
| Kuvasuhde | 16:9 (H:V) |
| Suuntautuminen | Landscape type |
| Paino | 2.58/2.87/3.01g (Min./Typ./Max.) |
| hoito | Antiglare (Haze 25%), Hard coating (3H) |
M270KCJ-L5B Rev.C1 C2 optiset ominaisuudet
| Alias | - |
|---|---|
| Tallennuslämpötila. | -20 ~~ 60 °C |
| Käyttölämpötila | 0 ~~ 50 °C |
| värähtely | - |
| Huomautukset | TCO 7.0 Compliance |
| päätöslauselma | 2560(RGB)×1440, Quad-HD |
| Pisteytys (mm) | 0.0777×0.2331 (H×V) |
| Pixel Format | RGB Vertical Stripe |
| Pixel Pitch (mm) | 0.2331×0.2331 (H×V) |
| Aktiivinen alue (mm) | 596.736(H) × 335.664(V) |
| Kehyksen pinta-ala (mm) | - |
| Outline Dim. (Mm) | 608.8(H) × 355.13(V) |
| Syvyys (mm) | 12.8 (Typ.) |
| Muoto tyyli | Flat Rectangle |
| Outline Shape | - |
| Kuvasuhde | 16:9 (H:V) |
| Suuntautuminen | Landscape type |
| Paino | 2.58/2.87/3.01g (Min./Typ./Max.) |
| hoito | Antiglare (Haze 25%), Hard coating (3H) |
| Luminanssi (cd / m) | 350 (Typ.) |
| kontrastisuhde | 1000:1 (Typ.) (Transmissive) |
| Katselukulma | 89/89/89/89 (Typ.)(CR≥10) |
| Näyttötila | AAS, Normally Black, Transmissive |
| Paras näkymä | Symmetry |
| Vastaus (ms) | 8/7 (Typ.)(Tr/Td) |
| Valkoinen koordinaatti | X:0.313; Y:0.329 |
| Näytön värit | 16.7M (8-bit) |
| Väri Gamut | 95% DCI-P3 |
| Valkoinen yhtenäisyys | 1.33 (Max.)(9 points) |
M270KCJ-L5B Rev.C1 C2 Elektroniikka Ominaisuus
| Alias | - |
|---|---|
| Tallennuslämpötila. | -20 ~~ 60 °C |
| Käyttölämpötila | 0 ~~ 50 °C |
| värähtely | - |
| Huomautukset | TCO 7.0 Compliance |
| päätöslauselma | 2560(RGB)×1440, Quad-HD |
| Pisteytys (mm) | 0.0777×0.2331 (H×V) |
| Pixel Format | RGB Vertical Stripe |
| Pixel Pitch (mm) | 0.2331×0.2331 (H×V) |
| Aktiivinen alue (mm) | 596.736(H) × 335.664(V) |
| Kehyksen pinta-ala (mm) | - |
| Outline Dim. (Mm) | 608.8(H) × 355.13(V) |
| Syvyys (mm) | 12.8 (Typ.) |
| Muoto tyyli | Flat Rectangle |
| Outline Shape | - |
| Kuvasuhde | 16:9 (H:V) |
| Suuntautuminen | Landscape type |
| Paino | 2.58/2.87/3.01g (Min./Typ./Max.) |
| hoito | Antiglare (Haze 25%), Hard coating (3H) |
| Luminanssi (cd / m) | 350 (Typ.) |
| kontrastisuhde | 1000:1 (Typ.) (Transmissive) |
| Katselukulma | 89/89/89/89 (Typ.)(CR≥10) |
| Näyttötila | AAS, Normally Black, Transmissive |
| Paras näkymä | Symmetry |
| Vastaus (ms) | 8/7 (Typ.)(Tr/Td) |
| Valkoinen koordinaatti | X:0.313; Y:0.329 |
| Näytön värit | 16.7M (8-bit) |
| Väri Gamut | 95% DCI-P3 |
| Valkoinen yhtenäisyys | 1.33 (Max.)(9 points) |
| Ruudunpäivitysnopeus | 60Hz |
| Reverse Scan | No |
| Tehon kulutus | 27.9W (Max.) |
M270KCJ-L5B Rev.C1 C2 signaali liitäntä
| Alias | - |
|---|---|
| Tallennuslämpötila. | -20 ~~ 60 °C |
| Käyttölämpötila | 0 ~~ 50 °C |
| värähtely | - |
| Huomautukset | TCO 7.0 Compliance |
| päätöslauselma | 2560(RGB)×1440, Quad-HD |
| Pisteytys (mm) | 0.0777×0.2331 (H×V) |
| Pixel Format | RGB Vertical Stripe |
| Pixel Pitch (mm) | 0.2331×0.2331 (H×V) |
| Aktiivinen alue (mm) | 596.736(H) × 335.664(V) |
| Kehyksen pinta-ala (mm) | - |
| Outline Dim. (Mm) | 608.8(H) × 355.13(V) |
| Syvyys (mm) | 12.8 (Typ.) |
| Muoto tyyli | Flat Rectangle |
| Outline Shape | - |
| Kuvasuhde | 16:9 (H:V) |
| Suuntautuminen | Landscape type |
| Paino | 2.58/2.87/3.01g (Min./Typ./Max.) |
| hoito | Antiglare (Haze 25%), Hard coating (3H) |
| Luminanssi (cd / m) | 350 (Typ.) |
| kontrastisuhde | 1000:1 (Typ.) (Transmissive) |
| Katselukulma | 89/89/89/89 (Typ.)(CR≥10) |
| Näyttötila | AAS, Normally Black, Transmissive |
| Paras näkymä | Symmetry |
| Vastaus (ms) | 8/7 (Typ.)(Tr/Td) |
| Valkoinen koordinaatti | X:0.313; Y:0.329 |
| Näytön värit | 16.7M (8-bit) |
| Väri Gamut | 95% DCI-P3 |
| Valkoinen yhtenäisyys | 1.33 (Max.)(9 points) |
| Ruudunpäivitysnopeus | 60Hz |
| Reverse Scan | No |
| Tehon kulutus | 27.9W (Max.) |
| Määrä | 1 pcs |
| nastat | 51 pins |
| Piki | 0.5 mm |
| Pin-määritys | |
| Signaalin tyyppi | LVDS (4 ch, 8-bit) |
M270KCJ-L5B Rev.C1 C2 taustavalaistusjärjestelmä
| Alias | - |
|---|---|
| Tallennuslämpötila. | -20 ~~ 60 °C |
| Käyttölämpötila | 0 ~~ 50 °C |
| värähtely | - |
| Huomautukset | TCO 7.0 Compliance |
| päätöslauselma | 2560(RGB)×1440, Quad-HD |
| Pisteytys (mm) | 0.0777×0.2331 (H×V) |
| Pixel Format | RGB Vertical Stripe |
| Pixel Pitch (mm) | 0.2331×0.2331 (H×V) |
| Aktiivinen alue (mm) | 596.736(H) × 335.664(V) |
| Kehyksen pinta-ala (mm) | - |
| Outline Dim. (Mm) | 608.8(H) × 355.13(V) |
| Syvyys (mm) | 12.8 (Typ.) |
| Muoto tyyli | Flat Rectangle |
| Outline Shape | - |
| Kuvasuhde | 16:9 (H:V) |
| Suuntautuminen | Landscape type |
| Paino | 2.58/2.87/3.01g (Min./Typ./Max.) |
| hoito | Antiglare (Haze 25%), Hard coating (3H) |
| Luminanssi (cd / m) | 350 (Typ.) |
| kontrastisuhde | 1000:1 (Typ.) (Transmissive) |
| Katselukulma | 89/89/89/89 (Typ.)(CR≥10) |
| Näyttötila | AAS, Normally Black, Transmissive |
| Paras näkymä | Symmetry |
| Vastaus (ms) | 8/7 (Typ.)(Tr/Td) |
| Valkoinen koordinaatti | X:0.313; Y:0.329 |
| Näytön värit | 16.7M (8-bit) |
| Väri Gamut | 95% DCI-P3 |
| Valkoinen yhtenäisyys | 1.33 (Max.)(9 points) |
| Ruudunpäivitysnopeus | 60Hz |
| Reverse Scan | No |
| Tehon kulutus | 27.9W (Max.) |
| Määrä | 1 pcs |
| nastat | 6 pins |
| Piki | 1.0 mm |
| Pin-määritys | |
| Signaalin tyyppi | LVDS (4 ch, 8-bit) |
| Pin-määritys H: Higt-jänniteN: Ei yhteyttäL: Pienjännitettä A: AnodeC: Katodi "/> | BLE-6PINS-CCAACC |
| Taustavalonohjain | No |
